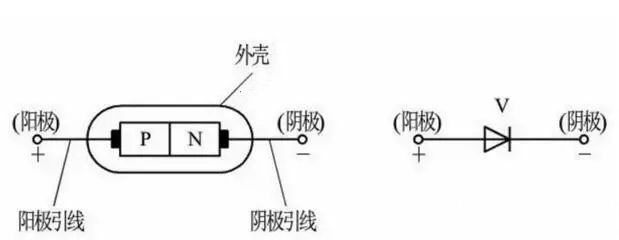

談到二極管，相信大家并不陌生，二極管是用半導體材料(硅、硒、鍺等)制成的一種常見的電子器件 ，應用非常廣泛。它具有單向導電性，即在二極管陽極上增加正電壓時，二極管被導通。如果在陽極和陰極上增加反向電壓，二極管就會被阻斷。二極管由管芯、管殼和兩個電極組成。管芯是一個PN結，在PN結的兩端各引出一根導線，用塑料、玻璃或金屬材料作為包裝外殼，形成晶體二極管，如下圖所示。P區引出的電極稱為正極或陽極，N區引出的電極稱為負極或陰極。二極管的伏安特性有哪些?接下來新邦微小編來為大家介紹一下。

　　一、二極管的伏安特性

　　半導體二極管的核心是PN結，其特點是PN結的特性——單向導電。伏安特性曲線經常被用來生動地描述二極管的單向導電性。

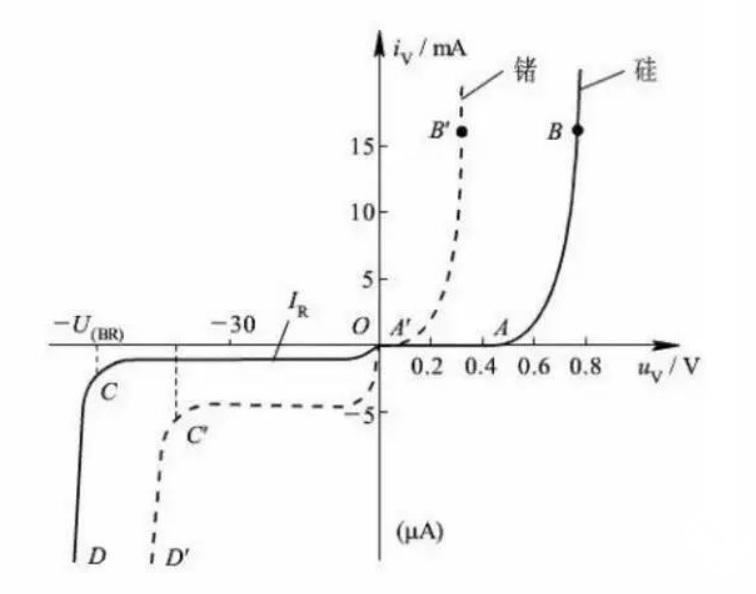

　　如果以電壓為橫坐標，電流為縱坐標，將電壓和電流的對應值用平滑曲線連接起來，則構成二極管的伏安特性曲線，如下圖所示(圖中虛線為鍺管的伏安特性，實線為硅管的伏安特性)。

　　二、二極管伏安特性有哪些

　　1.正向特性

　　當二極管兩端增加正電壓時，產生正電流。當正電壓較小時，正電流很小(幾乎為零)，這部分稱為死區，相應的A(A′)點電壓稱為死區電壓或門檻電壓(也稱閾值電壓)，硅管約為0.5V，鍺管約為0.1V，如圖中OA(OA′)段。

　　當正電壓超過門檻電壓時，正電流會急劇增大，二極管電阻很小，處于導通狀態。此時，硅管的正導通壓降約為0.6-0.7V，鍺管約0.2-0.3.3V，如圖中AB(A′B′)段。

　　二極管正向導通時，要特別注意其正向電流不能超過最大值，否則會燒壞PN結。

　　2.反向特性

　　當二極管兩端加反向電壓時，在開始很大范圍內，二極管相當于很大的電阻，反向電流很小，不隨反向電壓而變化。此時的電流稱為反向飽和電流IR，如圖所示OC(OC′)段。

　　3.反向擊穿特性

　　當二極管的反向電壓增加到一定值時，反向電流急劇增加，稱為反向擊穿。此時，相應的電壓稱為反向擊穿電壓，用UBR表示，如圖1.11中的CD所示(C′D′)段。

　　4.溫度對特性的影響

　　由于二極管的核心是PN結，其導電性與溫度有關。當溫度升高時，二極管的正向特性曲線向左移動，正向壓降減小;反向特性曲線向下移動，反向電流增大。
